步进电机与PLC连接，拨码开关设置与接线方法

　　在工业自动化领域，PLC（可编程逻辑控制器）与步进电机的组合应用极为广泛。然而，你是否遇到过这样的困扰：PLC直接输出的电流和脉冲信号强度不足，难以满足步进电机稳定运行的需求？别担心，步进驱动器正是解决这一难题的关键。它能够有效填补PLC微弱信号与步进电机强大需求之间的鸿沟，确保电机顺畅运转。接下来，我们就来详细探讨一下步进驱动器的设置与接线方法。

　　一、驱动器拨码开关设置

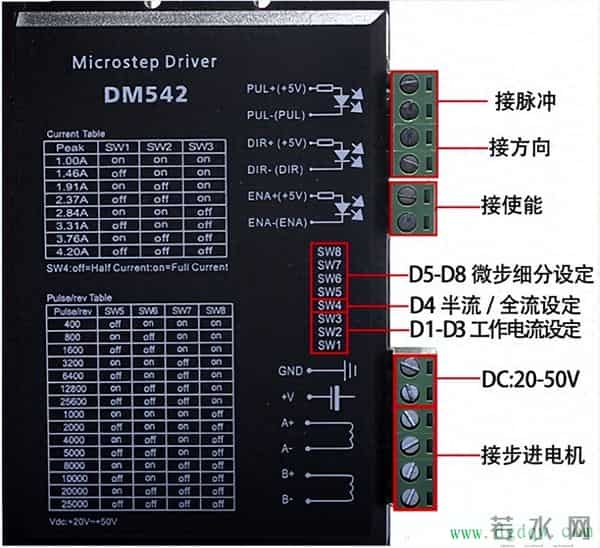

　　 步进驱动器上通常设有拨码开关，用于调整输出电流、半流/全流模式以及细分设置等关键参数。

　　 SW1-SW3：输出电流设定

　　 根据步进电机的额定电流，参照驱动器上的电流拨码表进行设定。输出电流应略大于电机的额定电流，以确保足够的扭矩输出。电流过小会导致电机扭矩不足，而过大则可能引发电机过热。部分品牌的驱动器可能采用电位器进行电流调节。

　　 SW4：半流/全流模式

　　 这一设置项在部分品牌中可能不存在。当拨至半流模式时，电机在运行时保持全流输出，静止时电流自动减半，有助于减少发热。全流模式则始终输出全流。对于水平安装的电机，通常推荐使用半流模式；而垂直安装的电机则较少使用。

　　 SW5-SW8：细分设置

　　 细分设置决定了步进电机旋转一圈所需的脉冲数。通过调整这些拨码开关，可以精确控制电机的步进角度和运行平稳性。

　　二、步进电机与驱动器接线

　　 步进电机与驱动器的接线需根据电机上的参数标识进行。一般来说，A+接红色线，A-接蓝色线；B+接绿色线，B-接黑色线。电源接线方面，+V/GND为供电输入端，需根据驱动器标注的供电方式（DC或AC/DC）接入合适的电源。电压选择应在允许范围内，并尽量接近上限，以充分发挥电机的扭矩性能。

　　三、脉冲与方向信号接线

　　 1.脉冲信号：接PLC的高速脉冲输出口（如Q0.0）。若PLC输出为24V+，则接入PUL+；输出为0V，则接入PUL-。

　　 2.方向信号：接PLC的方向输出口（如Q0.1），只需普通的电平信号即可。高电平时电机正转，低电平时反转。

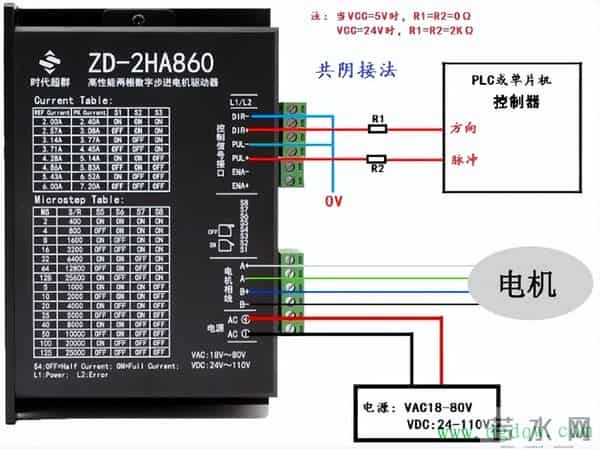

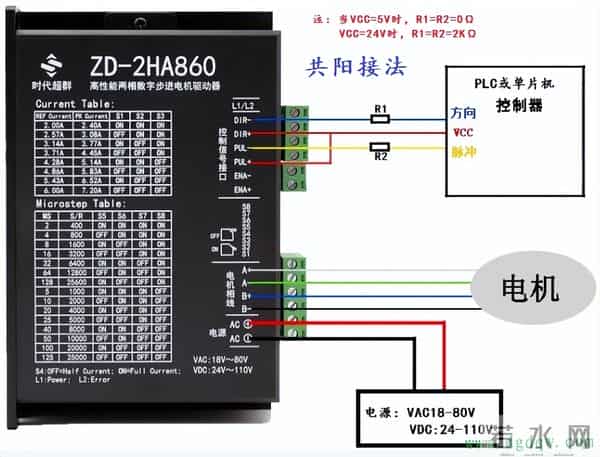

　　 脉冲和方向信号的接线方式分为共阳和共阴两种，需根据驱动器的要求进行选择。注意，步进驱动器默认的信号电压通常为5V，而PLC的输出电压一般为24V。因此，直接接入可能会损坏驱动器。为解决这一问题，需外接一个电阻进行分压，电阻值一般为2kΩ，具体需参照驱动器说明书。

　　四、使能接线

　　 使能信号，也称为脱机信号，与伺服电机的使能控制相反。步进驱动器的使能默认处于开启状态，当有信号输入时，驱动器会断开使能，使电机进入脱机状态。若在运行过程中无需断开使能，则无需进行接线。

　　 掌握了步进驱动器的设置与接线方法，你就能轻松实现PLC对步进电机的精准控制，提升自动化设备的运行效率和稳定性。希望本文的介绍能对你有所帮助，让你在工业自动化领域更进一步！
