3D堆叠技术或成下一代旗舰芯片破局关键

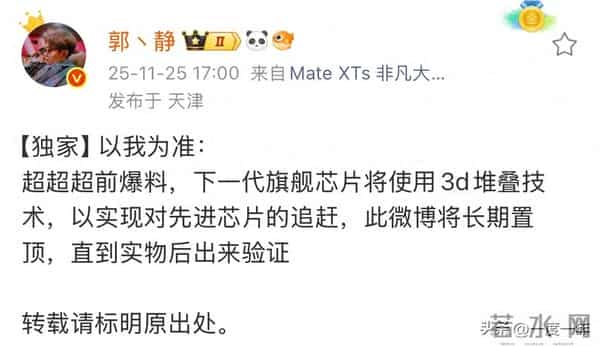

　　数码博主郭、静近日发布独家爆料，透露下一代旗舰芯片将采用3D堆叠技术。该博主将这条微博长期置顶，并标注“以我为准”，强调将等待实物出来后验证此预测。

　　这一技术路线与华为之前在芯片上使用的一体化封装设计一脉相承。在智能手机性能接近物理极限的今天，传统芯片的发展路径面临重大挑战，3D堆叠技术被认为是突破性能瓶颈的关键。

　　______

　　01 什么是3D堆叠技术

　　3D堆叠技术是一种创新的芯片设计方法。传统芯片组件平铺在主板上的方式正在被颠覆，新的技术将CPU、内存等组件像搭积木一样垂直堆叠在一起。

　　这种设计通过硅通孔技术实现微米级互连，让数据传输路径从毫米级缩短至微米级。有博主形象地比喻：这好比把“城市公路”升级成了“地下磁悬浮”，数据传输速度和效率将得到质的飞跃。

　　02 用户体验的提升

　　若3D堆叠技术成功应用，用户在日常使用中可能会感受到明显体验提升。多任务切换时后台应用保留更完整，高画质运行大型应用更流畅，视频导出速度也可能大幅提升。

　　这项技术另一层意义在于，它可能帮助芯片设计者在现有芯片制程基础上，通过架构创新实现性能跃升。这为芯片技术发展开辟了一条新的路径。

　　03 技术挑战与突破

　　任何新技术都不是完美的。3D堆叠技术面临的最大挑战是散热问题。当芯片组件堆叠在一起时，热量容易聚集，如果不能有效散发，可能导致设备过热进而降低性能。

　　爆料显示，可能已找到解决方案——一种氮化硅复合薄膜封装材料，其热导率是传统材料的2.3倍，能快速导出堆叠芯片产生的热量。这为解决3D堆叠技术中的关键散热问题提供了可能。

　　声明：以上信息综合自网络爆料，具体参数以官方发布为准。配置信息或存在迭代或误差可能，理性看待爆料内容哦。相关内容与截图源于知名博主或官方信息，引用仅用于数码交流使用，如侵权请及时告知删除，致谢！
