师傅酒后吐真言：接触器接线就这“三板斧”新手照做20年不烧设备

　　干电工这行，快三十年了。带过的徒弟一茬接一茬，发现十个新手，有八个第一次独立接接触器准出岔子——不是按着按钮电机才转，一松手就停；就是正反转一打，啪一声火光带闪电，吓得脸都白了。

　　前两天班组聚餐，几个小年轻又问起这个。几杯酒下肚，我拍着桌子说：“什么高级技术？说破了天，就三个道理，两张‘护身符’。听懂了，你这碗饭就算端稳了一半。”

　　第一板斧：脑子先分清“下命令的”和“干活的”

　　这话怎么讲？

　　你看接触器，里头不就两路人马么？一路是控制回路，那细电线，接按钮、接PLC信号，这是“下命令的参谋部”。另一路是主回路，粗电线，直接扛电源、拉电机，这是“前线干活的队伍”。

　　新手最容易犯的混是什么？拿参谋部的电话线（细线），去给前线的坦克（电机）供电，那能不一通电就冒烟吗？

　　咱这么记：

　　控制回路（线圈）电压是多少（常见220V或380V），你就给多少。给错了，线圈瞬间就烧给你看，一股糊味，百十块钱就没了。主回路的线多粗，看你电机多大劲儿，1.5千瓦以下的小电机，用2.5平方的铜线基本够用，别抠搜，线细了发热，那是火灾隐患。

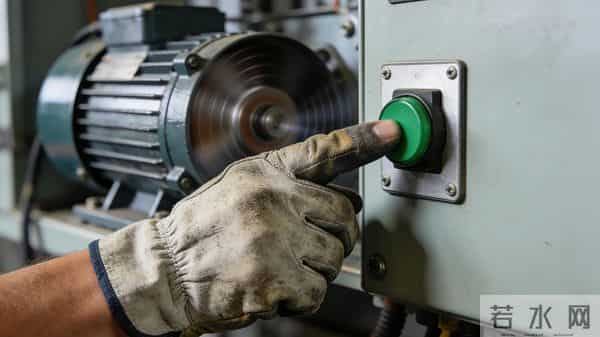

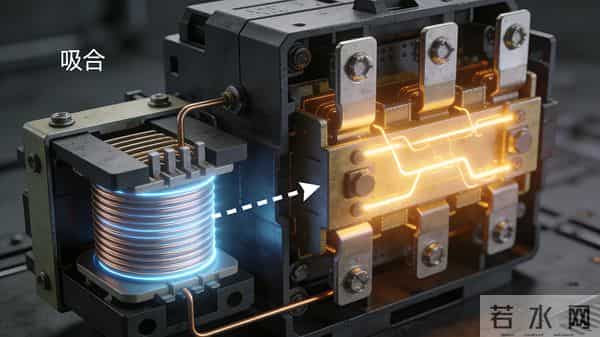

　　简单动作： 你按绿色启动按钮（下命令），线圈（参谋部）得电，产生磁力，“啪”一下把主触点（前线开关）吸合，电机转。你松手或按红色停止按钮（撤命令），线圈断电，磁力没了，主触点“嗒”一下断开，电机停。

　　第二板斧：让机器“自己记住”要干活——自锁

　　很多小伙子接线试机，乐呵呵地按住启动按钮，电机转了。手一松，“咦，咋停了？”然后只能尴尬地一直按着。这不怪你，没接“自锁”回路，机器它就是“按一下动一下，不按就罢工”。

　　这道理就像你按电梯，你只点一下，电梯门就关上了，不需要你一直按着。接触器的“自锁”，就是在启动按钮两边，并联上它自己的一对辅助常开触点。线圈一得电，这对辅助触点自己也吸上了，就等于机器自己伸手，替你按住了那个启动按钮。所以你松手后，电路自己保持接通，电机一直转。

　　想让它停？那就必须靠那个串联在电路里的停止按钮（常闭点） 了，一按，电路彻底切断，线圈断电，一切复位。

　　这里有个大坑： 自锁必须接辅助的 “常开” 触点（标识通常是NO）。你要是不小心接成了“常闭”（NC），好家伙，一送电，不用你按，接触器自己就吸合，而且停不下来，那可就乱套了。

　　第三板斧：给对头安上“红绿灯”——互锁

　　这是保命的关键，特别是接电机正反转、或者工频变频切换的时候。核心就一句话：有你没我，有我没你。

　　想象一下十字路口，两个接触器就是两条相冲的车道。要是两边绿灯同时亮（两个接触器同时吸合），结果是什么？对，直接撞车（主回路短路）！“砰”一声，跳闸算轻的，触点烧熔粘在一起，设备损坏，停产检修，责任就大了。

　　我学徒时就干过这蠢事，没加互锁，试正反转，一声巨响，配电箱里黑烟都出来了，被师傅骂得狗血淋头，赔了配件钱，更重要的是后怕。

　　所以互锁必须做，而且做双保险：

　　1. 电气互锁（脑子管脑子）： 在正转接触器（KM1）的线圈回路里，串联上反转接触器（KM2）的一对辅助常闭触点。反过来也一样。这样，KM1吸合时，它的常闭点就断开了，KM2的电路天生就是断的，想吸也吸不了。

　　2. 机械互锁（身体管身体）： 买那种带机械互锁杆的接触器，或者加个互锁支架。一个吸合了，机械结构直接卡死另一个，让它想动也动不了。这是防着电气互锁万一失效，最后一道物理保险。

　　道理讲完了，我知道你们手痒想试。别急，送上两张“护身符”，照做能躲开九成的坑：

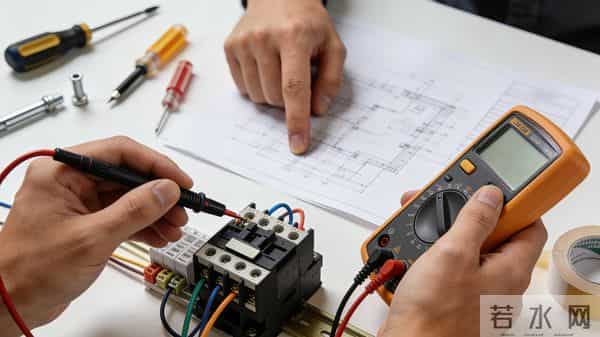

　　护身符一：通电前，万用表是你的“眼睛”

　　断了电，把万用表打到蜂鸣档。

　　1. 查控制回路： 表笔搭在控制回路两头。没按按钮时，不该叫。按下启动按钮，它该“嘀——”长鸣（通路）。模拟自锁，用手把接触器按下去，它也应该长鸣。按停止按钮，叫声必须停止。

　　2. 查互锁： 手动按下KM1，去测KM2那个串联在KM1回路里的常闭点，万用表应该显示断开（不叫）。这才说明“你通我断”接对了。

　　3. 查主回路： 测主触点上下口。接触器没动作时，是断开的。手动按下接触器，应该变成通路。

　　护身符二：“空载试车”，演给领导看也给自己定心

　　这是老师傅教我的贼稳妥的一招：先把主回路通往电机的线拆掉一头，或者电机先别接。只给控制回路送电。

　　然后你就像导演一样：

　　· “开机！”——按启动按钮，接触器“啪”一声吸合，清脆有力。

　　· “保持！”——松手，它稳稳吸住，绝不松开。

　　· “关机！”——按停止按钮，“嗒”一声断开，干净利落。

　　· “换向！”——试互锁，按正转，再按反转按钮，反转接触器应该纹丝不动，这才对劲。

　　这一套流程走下来，控制部分百分百没问题了，你再把主回路电机接上，心里踏实得像吃了秤砣。

　　最后，唠叨几句老师傅的碎碎念，这都是钱和教训换来的：

　　1. 线圈电压，看准再接！ 标签上写220V，你就别往380V上捅。最好在控制回路串个小保险丝（比如1-2A），真有过载，烧个几毛钱的保险丝，好过烧上百的线圈。

　　2. 常开常闭，看清符号！ NO是常开，手指着它说“平常是开的”；NC是常闭，说“平常是关的”。自锁用NO，互锁用NC，别搞反。

　　3. 正反转调线，别在控制回路瞎捣鼓！ 主回路三相电里，任意对调两根线，电机转向就反了。控制回路的互锁线路，原封不动，千万别改！

　　电工这活儿，三分靠手艺，七分靠细心。接触器接线，就是基本功里的基本功。把它吃透了，往后看电路图、玩PLC控制，你心里都有底。别怕慢，按这“三板斧”和“护身符”一步步来，保你顺顺当当。
